內蒙古移動5G無線網建設面臨的挑戰與應對策略淺析

　　李曉勇 溫麗媛 王海波 張維利

　　中國移動通信集團內蒙古有限公司，010090 　　

　　【摘要】2019年6月6日，工信部向中國電信、中國移動、中國聯通、中國廣電發放5G商用牌照，同年10月31日，三大運營商同時發布了5G套餐，宣布5G正式商用，5G網絡部署將進入快車道。本文通過分析5G技術特點、應用場景，結合無線網現狀，以及4G網絡中遇到的問題，對5G網絡部署中的挑戰進行分析，并提出應對舉措。

　　【關鍵詞】5G，頻率，覆蓋，室內，干擾

　　【Abstract】On June 6, 2019, the Ministry of industry and information technology issued 5g commercial license to China Telecom, China Mobile, China Unicom and China Radio and television. On October 31, the three major operators issued 5g package at the same time, announcing that 5g was officially commercial and 5g network deployment would enter the fast lane. This paper analyzes the 5g technology characteristics, application scenarios, combined with the current situation of wireless network, as well as the problems encountered in 4G network, analyzes the challenges in 5g network deployment, and puts forward countermeasures.

　　【Keywords】5th generation mobile networks、frequency、coverage、indoor、interference

　　1  5G關鍵技術分析

　　從第一代移動通信系統到第四代通信系統，標準在設計之初，首要解決的，都是人與人之間、人與網絡之間的通信，終端設備只是實現這一目標的媒介之一，沒有為物的互聯單獨進行標準設計。

　　隨著傳感器、工業互聯網、人工智能等技術的發展，實現萬物互聯的需求變得越來越急迫。因此，5G標準在設計之初，除了考慮人與人，人與網絡的互連之外，第一次為物與物、物與網絡互聯，單獨地進行了標準的設計。通過總結萬物互聯的需求特點，5G技術定義了支持的三種典型場景增強型移動寬帶（eMBB），低時延高可靠（uRLLC）和低功耗大連接（mMTC），對無線空口進行了重新設計，并引入了大量新技術。

　　1.1 大規模陣列天線技術

　　 大規模天線陣列正基于多用戶波束成形的原理，在基站端布置幾百根天線，對幾十個目標接收機調制各自的波束，通過空間信號隔離，在同一頻率資源上同時傳輸幾十條信號。這種對空間資源的充分挖掘，可以有效利用寶貴而稀缺的頻帶資源，并且?guī)资兜靥嵘W(wǎng)絡容量。在當前5G網絡建設中，192個陣子可實現64T64R的天線已經成為宏基站首選的配置，下行最高可支持16層的多用戶傳輸，實際測試中，可實現約4層的多用戶傳輸，可將5G小區下行有效承載速率提升至4～5Gbps。

　　1.2 超大載波帶寬和毫米波通信

　　5G為了提供更高的空口速率，在載波設計時，對單載波帶寬進行了擴展，最高可達400MHz。

　　目前3GPP定義的頻率范圍分為FR1和FR2，FR1就是我們通常說的sub 6GHz，低于6GHz的部分，這部分將是5G當前的主流應用范圍。頻率越低，覆蓋能力越強，穿透能力越好，但目前低于 3GHz的部分，已經在之前的網絡中使用，各國使用狀況不同，因此，目前3.5GHz是5G應用的主流，但同時，3GPP同時劃定了其它可用的頻段，以便于靈活部署。FR2范圍主要是高頻，也就是我們通常說的毫米波，穿透能力較弱，但帶寬十分充足，且沒有什么干擾源，頻譜干凈，未來的應用也十分廣泛。FR1和FR2的具體范圍如表1所示：

　　表1   NR FR1頻段表

　　1.3 靈活的空口設計

　　 5G要支持更多的應用場景，適應從低于1GHz到毫米波的頻譜范圍，相對于4G，5G最大的特點是支持靈活的幀結構。

　　5G NR支持靈活可變的OFDM numerology，其子載波間隔可以在15KHz到240KHz的范圍內選擇，相應的循環前綴（CP，cyclic prefix）同時進行成比例的調整。子載波間隔選擇取決于很多因素，包括部署的方式（FDD或者TDD）、頻段、業務需求（時延、可靠性和數據速率），以及實現復雜性。比如，設計大的子載波間隔的目的是支持時延敏感型業務（URLLC）、小面積覆蓋，和高頻段場景，而設計小的子載波間隔的目的是支持低頻段、廣覆蓋場景。

　　與LTE不同，5G NR沒有小區專用參考信號（CSRS），只有用戶專用的解調參考信號（DMRS）用于信道估測。與小區專用參考信號不同，DMRS只有在需要傳輸用戶數據時才開始傳輸，這一設計顯著改善了網絡的能耗效率，減少了干擾。

　　5G NR支持快速的HARQ ACK確認，即數據解碼與DL數據接收同時進行，而UE在上下行鏈路切換的保護時段（guard period）準備HARQ ACK，一旦從下行鏈路切換到上行鏈路，就立刻發送ACK。

　　1.4 新型網絡架構

　　為了實現基站基帶資源的共享，更好地實現站間協調，更易于實現無線接入的切片和云化，和邊緣計算相融合，在5G標準定義中，對基站，核心網的各項功能進行了重構，首先把原先BBU的一部分物理層處理功能下沉到RRU，RRU和天線結合成為AAU，把BBU拆分為CU和DU，同時CU還融合了一部分從核心網下沉的功能，作為集中管理節點存在。

　　CU和DU的切分是根據不同協議層實時性的要求來進行的。在這樣的原則下，把原先BBU中的物理底層下沉到AAU中處理，對實時性要求高的物理高層、MAC、RLC層放在DU中處理，而把對實時性要求不高的PDCP和RRC層放到CU中處理。

　　CU和DU分離部署，CU需要在中心機房集中放置，網絡改造難度較高，并且5G初期僅針對eMBB業務，CU集中部署價值不高。因此，現階段只進行CU和DU的邏輯劃分，實際還都是運行在同一個基站上，后續隨著5G的發展和新業務的拓展，才會逐步進行CU和DU的物理分離。

　　2  5G建網方案分析

　　現階段，用戶和業務量仍然承載在4G網絡，4G流量仍然呈現逐月增長的態勢，5G終端普及率較低，5G網絡短期難以分擔4G網絡流量壓力。因此，內蒙古移動采取4G和5G協同的5G建設策略，初期以解決4G高流量、高價值，以及5G業務示范區網絡覆蓋和容量為主，同時打造5G質量樣板區域，逐步實現城區5G網絡的連續覆蓋。在5G網絡部署過程中，需要從組網架構、場景覆蓋、關鍵產品特性及業務保障等多個維度來綜合考慮建網策略，在保障5G網絡順利部署的同時，兼顧4G網絡性能。

　　2.1 組網方式

　　現階段，5G組網采用NSA組網的Option3系列架構，優點是不需要部署5GC，投資成本低，LTEeNB不需要升級成eLTE，工程簡單，芯片成熟度高，終端類型較豐富。同時，中國移動要求5G基站設備同時支持NSA和SA組網能力，待SA網絡具備商用條件后，只需要增加數據配置，即可將目前的NSA網絡升級為NSA和SA雙模的5G網絡。5G目標網將采用SA組網模式，4G和5G網絡通過N26接口實現系統間互操作，保持業務連續性。

　　2.2 頻率選擇

　　2018年底，工信部將2515-2675Mhz的160MHz帶寬及4.8-4.9Ghz的100MHz帶寬授權給中國移動，進行5G組網。4.9GHz的100M帶寬為首次分配頻段，無占用，沒有清頻壓力，且干擾較小，但是所需基站的密度更大，投資大。2.6GHz頻譜產業鏈成熟度低，頻率部分帶寬已被占用，有清頻壓力，但覆蓋范圍廣、資本開支小。綜合考慮退頻難度、覆蓋能力、投資成本，中國移動5G基礎覆蓋層采用2.6Ghz頻段，4.9GHz作為后續5G熱點容量補充，以及在特殊需求的行業應用場景使用。

　　2.3 錨點選擇

　　根據5G終端和主設備支持性，現階段可選1.8G FDDLTE與1.9G TDDLTE作為NSA錨點。TDD和FDD同廠商區域，如FDD1800已形成連續覆蓋，優先采用FDD1800MHz作為錨點；TDD和FDD異廠家區域，4G的錨點優先與5G基站同廠商，綜合考慮設備能力和現網覆蓋情況，選擇FDD1800M或者F頻段其一作為錨點。

　　后續隨著產業鏈的進一步成熟，2.6G、2.3GTDD同樣也可以作為NSA組網的錨點，形成多錨點的組網架構。

　　2.4 NSA分流策略

　　初期，5G網絡基于Option3X的NSA架構下，4G網絡可進行分流，以提升5G終端上下行速率，考慮到4G網絡負荷遠高于5G，并且5G網絡測試時，對于資源占用較高，為保障4G客戶感知不受影響，現階段暫不開啟4G基站分流功能。

　　2.5 5G語音方案

　　NSA下，LTE和NR采用雙連接模式，通過4G VoLTE提供語音業務，出了4GVoLTE覆蓋區，通過eSRVCC切換到2G/3G語音網絡,如果所在區域的LTE尚不支持VoLTE，則可通過CSFB回落到2G/3G網絡，由2G/3G提供語音服務。

　　在SA架構下，如果已經部署了VoNR，則由5G NR承載語音業務，出了VoNR覆蓋區域，終端可以切換到4G，后續的語音業務由VoLTE承載。若5G初期沒有部署VoNR，可以通過EPS fallback回落到VoLTE，語音業務由4G承載。

　　3  5G網絡建維面臨的挑戰與應對

　　現階段，內蒙古移動5G網絡采用NSA組網，需要完成2.6GHz頻率重耕、FDD1800錨點站入網、傳輸網絡升級、機房配套改造，同步開展天饋整合和無線網架構向C-RAN演進，工程量巨大。5G建設時，需要同步對4G網絡基站、數據配置進行升級改造，不可避免的對4G網絡質量產生影響。如何將這種影響降到最低，對于快速推進5G建設的同時，確保4G網絡客戶感知不下降意義重大，但也充滿挑戰。

　　3.1 LTE和NR頻率協調

　　5G頻譜正式分配時，中國移動獲得2.6GHz 160M和4.9GHz 100M帶寬頻譜授權。綜合考慮產業鏈成熟度和建設成本，中國移動確定使用2.6GHz 160M帶寬的低頻前100M用于5G組網，但也面臨著4G網絡退頻的壓力。

　　(1)存在的挑戰

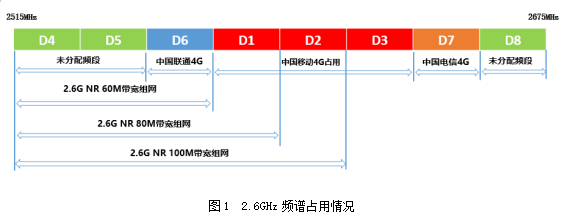

　　在TDDLTE頻段命名時，按照20M帶寬一個載波，2.6GHz上160M頻譜共分為8個頻點，按照頻率由低到高依次為D4、D5、D6、D1、D2、D3、D7、D8。為實現NR高速率的體驗，采用100M帶寬組網成為必然選，但是如果5G小區周邊4G網絡未完成D1、D2頻點退頻，頻率交疊的4G和5G小區間會產生明顯的干擾，并且干擾隨著4G和小區業務量的增加而逐步加劇，存在干擾的網絡環境測試驗證，100M 帶寬NR載波峰值下載速率可下降20-30%。

　　圖1  2.6GHz頻譜占用情況

　　這就要求在NR載波開啟100M帶寬時，需要確保周邊4G小區完成D1、D2頻點退頻，但是2.6GHz頻段是目前4G容量的主力承載頻段，頻率重耕存在三方面的挑戰。

　　一是4G網絡流量增長仍有較大空間，退頻對4G流量承載帶來更大的壓力。以某省為例，核心城區D1、D2載波占4G載波總數的27%，承載了近30%的數據流量，29%的VoLTE話務量，4G網絡D1、D2頻點退頻后，需要新增其它頻點來承載容量。

　　二是采用D頻段小站建設的居民區、高層樓宇室外覆蓋室內的4G小區退頻難。使用天線和RRU集成在一起的小基站，通過室外覆蓋室內，是大型居民區和高層樓宇解決4G網絡深度覆蓋的主要方式，這部分小區無法通過5G宏基站反向開通4G載波進行覆蓋和容量承載，退頻難度大。以省會城市核心城區為例，5G建設開始后，開展了D1、D2退頻工作，但仍有約800個載波使用D1、D2頻點，無法完成退頻，其中85%以上為居民區深度覆蓋基站。

　　三是在一段時間內，部分區域?qū)⑹?G和NR載波共享部分頻率的情況，兩者之間頻率干擾協調，將會是網絡優化工作中的重點和難點。

　　(2)應對方案

　　我們可以從四個方面開展工作，應對4G和NR頻率中的挑戰。

　　一是有序開展4G網絡D1、D2頻點退頻，確保退頻的同時，4G客戶業務感知不下降。5G網絡部署前，開展5G規劃區域4G網絡退頻，降低將D1、D2頻點占用，具備條件的，移至D3頻點；錨點站FDD1800開通后，共址的4G D頻段小區開展降配和退頻；三是可以通過開通F或者A頻段4G小區，進行D頻段小區退頻。

　　二是制定明確的5G載波帶寬設置原則，加強5G開通的過程管控。初始規劃階段，待開通站點根據下表設定的場景，選擇配置的載波帶寬，當5G小區按照100MHz或者80MHz帶寬開通時，開啟后需要密切觀察5G小區和周邊800米以內的4G網絡D1、D2頻點小區干擾變化情況，出現底噪明顯抬升的，如果判斷為4G 和5G同頻導致的，需要及時進行4G小區移頻，或者將5G小區退回至80MHz或者60MHz帶寬。

　　三是加強5G網絡建設和4G退頻工作的協同，5G建設初期，優先建設4G高業務量、高配置區域。充分利用5G的AAU可共模開通4G的能力，將共站的4G網絡D1、D2頻點的小區移頻至D3、D7、D8頻點。

　　四是開展網絡和業務協同，開展4G客戶常駐區域和流量分析，5G業務營銷過程中，優先將5G覆蓋良好區域的常駐4G高流量客戶轉化為5G客戶。按照流量的二八原則，可以選取4G月均流量前百分之二十的客戶作為優先轉化的目標客戶。

　　五是使用新技術，降低4/5G頻率交疊小區之間的干擾。在5G初期，5G用戶數較少，終端滲透率低，5G載波負荷較低。對于一些熱點高負荷區域，4G載波的負荷高，如一些商業區、高校等，即使用滿了4G載波仍不夠用。據此，主流設備廠商的基站上都具備了4/5G頻譜共享功能，實現4/5G頻率的共享，提升頻譜效率。在4G與5G交界處，劃分一段頻率，典型為2575MHz-2615MHz，共40M帶寬，4/5G小區間通過信息交互，當4G負荷高時可以用于4G，5G負荷高時可以用于5G。當4G、5G負荷均比較高時，可根據運營商策略，優先保證4G 或5G用戶。5G建網初期4G用戶容量需求大，可優先保證4G用戶體驗。

　　3.2 無線網C-RAN架構演進

　　C-RAN是基于集中化處理(Centralized Processing)，協作式無線電(Collaborative Radio)和實時云計算構架(Real-time Cloud Infrastructure)的綠色無線接入網構架(Clean system)，其本質是通過實現減少基站機房數量，減少能耗，采用協作化、虛擬化技術，實現資源共享和動態調度，提高頻譜效率，以達到低成本，高帶寬和靈活度的運營。

　　5G網絡的一大特點是面向垂直行業，為了適應各行業的特點，5G網絡需要同時具備低時延、大帶寬、支持海量連接的特點，使得5G網絡在架構上進行了重構，軟硬件進一步解耦、網絡云化、邊緣計算等技術都引入到了5G技術體制當中，重構后的5G網絡在無線網絡部署中，更加適合于C-RAN的結合。同時C-RAN機房可以同時用作邊緣計算、傳輸匯聚機房，進一步降低建設和后期運維成本。中國移動在5G網絡部署時，同步開展了無線網絡C-RAN架構的演進，具備條件的區域，直接采用C-RAN組網，不具備條件的，也要制定計劃，逐步完成C-RAN組網。

　　(1)存在的挑戰

　　C-RAN架構作為無線網絡未來演進架構，在組網過程中需要對傳輸網絡結構進行改造，同時C-RAN機房對于電源、空間、承重、傳輸管道和纖芯資源要求較高，在組網過程中成本較高，有一定的投資壓力。

　　(2)應對方案

　　考慮到C-RAN組網的建設和改造難度，以及投資壓力，在實施過程中，可以遵循以下四個原則。

　　一是以終為始、面向長遠，科學開展C-RAN規劃。C-RAN規劃要面向未來5G目標網架構，結合匯聚機房、綜合業務接入?yún)^(qū)的規劃，按照“以終為始”的原則科學開展，提前做好現有傳輸管道資源、光纜纖芯資源、光交接入點信息梳理，對資源不足區域提前新增規劃，實現“規劃一步到位、能力分步部署”。C-RAN區域應在單一傳輸綜合業務接入?yún)^(qū)的規劃邊界內，避免跨區組網；C-RAN區域內的物理基站原則上要求連續覆蓋，避免跨區插花集中；C-RAN區域內應盡量保持同制式的基站設備廠家單一，避免異廠家插花集中；單個集中機房以5-15個物理基站為宜，最大不宜超過20個。

　　二是要統籌兼顧、注重效益，全面考慮4/5G需求，以達到提高投資效益、降低運維成本的目標。集中機房改造要一次性同步考慮滿足4/5G基站的集中需求，避免重復改造。

　　三是按照不同區域的網絡特點、分步實施，逐步推進C-RAN部署?，F(xiàn)網4G已實現C-RAN部署的區域，應沿用現有規劃實現5G基站集中；現網4G未實現C-RAN部署的區域，應根據C-RAN規劃結果和5G建設節奏，逐步推進C-RAN的部署。

　　四是合理選擇集中機房，按需核算引電容量，按需配置蓄電池組和機房空調。根據集中機房原有設備電力負荷以及新增設備功耗情況，核算交流市電容量需求，結合市電增容可行性進行改造。如受客觀建設條件無法進行市電增容的，應適當降低C-RAN集中度；根據機房可用空間條件、承重等條件，綜合考慮機房改造成本效益、基站重要性等多方因素，合理新增蓄電池配置，保障必要的備電時長，特殊重點保障的集中機房，以及距離遠、維護難的集中機房，可適當增加備電時長；綜合考慮新增相關設備的散熱需求、原有機房的空調現狀情況，按需增配機房空調。

　　3.3 機房和配套改造

　　在無線網絡建設過程中，機房空間、電源、天面、傳輸?shù)扰涮自O(shè)施改造進度，直接影響基站的安裝、開通進度，以及后期穩定運行，機房和配套設施查勘、改造，占據了無線網施工量的70%以上。

　　(1)存在的挑戰

　　5G AAU集成了天線和RRU，采用大規模陣列天線，主設備廠家現有5G AAU重量均在40KG以上，相比原4G設備，重量均有明顯增加，部分現有抱桿和樓頂支撐架不滿足承重要求，同時5G AAU設備會將重量集中在抱桿上部，對于樓頂站的配重建設要求較高。現有樓頂支撐已有GSM、LTE FDD、LTE TDD系統天線，站址查勘過程中發現，約50%的天面存在空間不足的情況。

　　5G在NSA組網方案下，一個三扇區的基站的功耗約為6500W，其中5G基站功耗約4000W，錨點站功耗約2000W，傳輸?shù)扰涮自O(shè)備功耗約500W，需要對現網中機房電源系統進行改造，才能滿足5G基站功耗需求，在5G網絡建設初期，由于基站功率過載導致4/5G基站退服的問題時有發生。

　　NSA組網，需要在機房新增5G BBU和FDD 1800錨點站BBU，經查勘發現，現網中約3%的機房空間不足，無法新增BBU硬件或者機柜。

　　現網已完成查勘的5G站點天面、機房、電源情況如表2所示：

　　表2   5G站點查勘結果

　　(2)應對方案

　　為了確保5G站點的順利開通和入網后的穩定運行，可以從幾個方面開展工作。

　　提前組織5G候選站點的查勘，摸清配套改造需要的電源模塊、配電箱、機柜等物資的數量，提前進行物資采購，盡早完成配套改造。

　　天面資源改造方面，如果站點天面資源不足，可通過新增2288或者4488天線整合現有GSM、NB-IOT、TDD LTE、FDD LTE小區天面，節省出天面資源或者抱桿用于5G天面的部署，或者通過新增輔助抱桿、女兒墻抱桿的方式新增5G天面安裝位置。在查勘和改造過程中，要特別關注美化罩的整改，以滿足5G AAU安裝和后期調整。

　　電源改造方面，需要評估市電引入容量、開關電源容量、蓄電池容量三個方面。在對原有線路改造時，特別需要關注線纜和空開的規格，如果無法擴容，可以選擇就近新引入一路 20kw 左右的市電?，F(xiàn)有機房?jī)?nèi)開關電源的容量通常為 200A 和300A，僅有部分核心機房采用了600A 的開關電源，大部分基站不滿足新增 5G 設備的電源需求。開關電源容量滿足需求的情況下，可以新增模塊和空開數來，開關電源容量不能滿足，根據機房空間情況選擇替換原有開關電源或者新增一套開關電源。現有機房?jī)?nèi)的蓄電池組，基本上不能滿足5G 基站的后備電源需求，如果機房空間和承重可以滿足新增蓄電池需求，可以為5G新增蓄電池組，如果不滿足，可以考慮替換為鋰電池的方式。

　　機房空間改造方面，利用5G改造的契機，加快老舊設備整合、騰退，盤活現有機房資源，實現對現有機房資源的利用最大化。如果機柜空間充足的，可新增5G BBU部署；若機柜空間不足，可先整合現網設備，包括TDD-LTE和FDD LTE整合、FDD LTE反向開通GSM，以及4/5G BBU合設等，優先4G設備整合，后4G和5G設備整合；機房有空間可新增機柜或掛墻框的方式安裝5G BBU；如果室外一體化機柜空間不足，需新增室外一體化開關電源柜。

　　3.4 廣覆蓋和深度覆蓋的挑戰

　　在新一代移動通信網絡建設初期，首先會利用現有站址資源進行城市業務熱點區域的覆蓋，后續逐步提升城區的深度覆蓋能力的同時，網絡覆蓋的廣度逐步延伸至縣城、鄉鎮、農村，最終實現城市的室內外連續覆蓋和農村區域的有效覆蓋，建成一張無縫覆蓋的網絡。

　　(1)存在的挑戰

　　隨著移動通信標準的演進，無線小區的載波帶寬逐步增加，隨之而來的是使用的無線頻譜越來越高，要達到和低頻段通信系統相同的廣覆蓋和深度覆蓋水平，需要增加更多的站址資源。

　　內蒙古地廣人稀，在農村牧區，村屯散落分布，規模較小，無論是GSM網絡，還是4G網絡，都無法實現所有村莊的網絡覆蓋。900M的GSM單小區有效覆蓋距離能夠達3至5公里，F頻段的4G小區有效覆蓋距離僅能達到1-3公里，農村4G基站已經達到了GSM基站總數的約2.5倍，但是覆蓋水平仍然低于GSM900網絡，農村牧區4G客戶網絡類投訴中，弱覆蓋或者無覆蓋問題仍然占到投訴總量的80%以上。

　　目前，已經分配的5G頻譜主要集中在2.6GHz和3.5Ghz，與原有的通信系統相比，頻率更高，傳播損耗和穿透損耗大，以2.6GH和1.9GHz，2.6GHz比1.9GHz的傳播損耗和穿透損耗要高4至6db。內蒙古移動4G網絡農村廣覆蓋和城市深度覆蓋采用1.9GHz的F頻段組網，利用現有4G站址建設5G網絡，5G網絡的整體覆蓋水平要低于4G網絡?？紤]到5G基站的能耗，以及新增站點帶來的建設和運維成本壓力，大規模增加站址，以提升5G網絡覆蓋水平的方法顯然不可行，需要提前開展技術研究，找到一種低成本的建網方式，以應對后續5G網絡廣覆蓋和深度覆蓋的需要。

　　(2)應對方案

　　C-Band擁有大帶寬，是構建5G eMBB（Enhanced Mobile Broadband）的黃金頻段，全球多數運營商已經將C-Band作為5G首選頻段。但是，由于NR（New Radio）上下行時隙配比不均以及gNodeB下行功率大，導致C-Band上下行覆蓋不平衡和上行覆蓋受限，成為5G部署的瓶頸。同時，隨著波束賦形、CRS（Cell-specific Reference Signal）-Free等技術的引入，下行干擾會減小，C-Band上下行覆蓋差距將進一步加大。

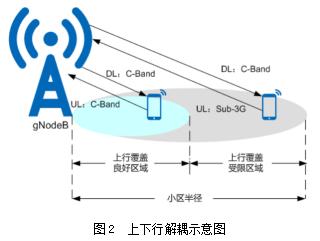

　　基于上述原因，5G標準中的上下行解耦技術定義了新的頻譜配對方式。在上行受限區域中，使下行數據在C-Band傳輸，而上行數據在Sub-3G（例如1.8GHz、900MHz）傳輸，從而提升了上行覆蓋，如圖2所示。在5G早期商用場景下，如果沒有單獨的Sub-3G頻譜資源供5G使用，可以通過開通LTE FDD和NR上行頻譜共享特性來獲取Sub-3G頻譜資源。在利用1800MHz與3.5GHz進行的上下行解耦外場測試中，上行覆蓋提升了11dB，相當于覆蓋范圍提升了73%，如果利用900MHz部署上下行解耦技術，上行覆蓋可以得到進一步增強。

　　圖2  上下行解耦示意圖

　　目前3GPP協議定義的上下行解耦可用的頻段配對頻率組合為 n79和上行共享頻率，中國移動使用的2.6GHz所在的n41尚未定義上下行解耦配對頻率組合，5G分配頻率見表3。為了應對后續農村廣覆蓋場景5G建網，建議推動3GPP工作組將n41和上行共享頻率組合加入到上下行解耦配對頻率組合，以推動終端、基站設備盡早支持。同時，中國移動需要加快網絡中存量的GSM手機終端向4G轉化，GSM物聯網終端向NB-IOT轉化，在900MHz頻段上騰退出更多可用于5G上行共享的頻譜。

　　表3   5G FR1分配頻率詳表

　　4  結語

　　文簡要的介紹了5G的關鍵技術和組網方案，從頻率資源的協調、C-RAN組網演進、機房和配套改造、廣覆蓋和深度覆蓋組網等四個方面分析了5G建設中已經遇到，以及將來要遇到的挑戰，并提出了針對性的解決方案，對于提升5G網絡建設效率和質量，降低5G網絡建設成本有一定的借鑒。

　　進入2020年，一場突如其來的疫情打亂了人們的生活節奏，在抗擊疫情的過程中，讓我們看到了5G的巨大社會和經濟價值。“5G+遠程醫療”使得優秀的醫療資源可以跨越千里；全國共享，“5G+紅外測溫”快速賦能重要場所人流測溫能力，使得人們的同行更加安全便捷；在線直播使得全國的學生可以停課不停學，如果有了5G+VR的加持，沉浸式的體驗將使得在線學習更加事半功倍。隨著疫情的逐步緩解和結束，5G網絡將迎來加速發展的階段，5G將融入人們的生活，并改變?nèi)藗兊纳睢?nbsp;

　　參考文獻:

　　[1] 耿旭、崔新凱、楊歡 《5G 網絡下 2.6 GHz 頻段的優劣勢》 通信電源技術，2019年

　　[2] 陳君、黃曉光等 《面向 5G規模部署的無線網資源儲備策略》 無線通信，2019年

　　[3] 張青松 《現網 5G 基站電源配套改造的研究與應用》 通信技術，2019年

　　[4] 程思遠《運營商5G承載方案在ITU的推進》信息通信，2019年

　　[5] 何杰斌《關于5G移動通信發展趨勢與相關關鍵技術》通訊世界，2019年

　　[6] 楊光、陳錦浩 《5G移動通信系統的傳播模型研究》 移動通信，2018年
