　　機房無源換熱技術研究

　　焦海琦

　　呼倫貝爾移動通信分公司網絡部 021000

　　摘  要：研究在無源情況下，冬季利用機房?jī)?nèi)發熱設備自供熱對蓄電池等低溫耐受性較差的設備進行加熱保溫；夏季使用氣壓差進行排風原理，利用內外溫度差形成了溫度的不同進行冷熱交換，促使空氣大量流通用于冷熱空氣交換和流動，最大限度利用不需要能源驅動的自有冷源降低機房設備的高溫，能夠顯著降低整體機房的能源消耗，節約維護成本，提高效率，延長低溫耐受性差的設備的壽命，提高用戶滿意度，社會、經濟效益極高。

　　關鍵詞：節能  無源   自供熱  氣壓差

　　1 研究背景

　　呼倫貝爾市是中國最為寒冷的地區，大陸性氣候顯著。氣溫溫差極大，冬季最冷月平均氣溫在-18--30℃之間，極端低溫-50.7℃，夏季極端高溫44.1℃，最大溫差達到94.8℃。冬季嚴寒取暖期長達7個月，使得大部分機房冬季低溫、夏季高溫現象嚴重，存在基站退服，縮短設備壽命等問題。

　　我區東部地區大部分基站主要是愛立信設備，該設備使用溫度范圍為5—35℃，超出溫度范圍后基站即告警并退服。

　　機房溫度極低，導致蓄電池多次凍壞。冬季：現網使用的基站加熱器功率為2KW，由于為機房整體空間環境加熱，效率很低，極寒地區部分基站機房需要使用兩臺加熱器才能達到溫度要求，極大增加了耗電量本。

　　夏季，基站所屬的機房的溫度，由于環境溫度高，主要使用基站空調來保持通信基站機房的環境溫度，主要依靠基站空調來維持。主要使用的基站空調為3P和5P兩種功率，根據測算數據顯示，空調的平均耗電在2500度/月，這種完全依靠空調制冷的方式效率低，且能耗高。

　　為了快速而有效的降低能源消耗，減少能源使用成本，響應國家的節能減排號召，國內通信行業全面開展“綠色行動”工作，針對機房整體節能的研究和探索也在不斷推進，本文旨在通過機房現場試驗改造來研究機房無源換熱技術，用于共同學習與研究。

　　2 無源換熱改造節能目標

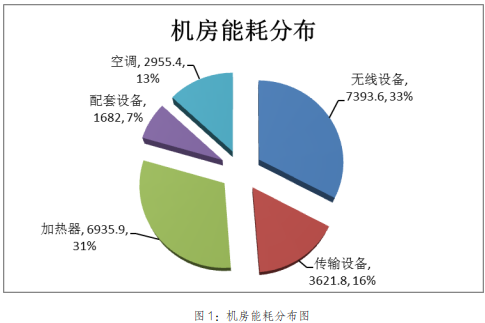

　　通過統計近三年呼倫貝爾地區機房?jī)?nèi)設備能耗分布情況可以看出無線、傳輸設備這兩類設備其耗電量占比為49%，其由話務量及設備板件功耗決定，很難通過優化改造等方法降低。

　　加熱器、空調能耗占比高達44%，加熱器、空調能耗收機房?jī)?nèi)環境溫度影響極大，如何通過機房環境改造促使設備在工作溫度內進行，如果能通過改造機房環境使得設備能夠在工作溫度內運行，就能減少加熱器、空調運行時間，達到節能減排目的。工作環境溫度對基站的各種設備影響巨大，長期運行在不適合的溫度環境下，故障率和使用壽命都受到很大的影響，故障率將大大提高。蓄電池是環境要求非?？量痰脑O(shè)備。例如：其標準溫度為25℃，建議溫度范圍為15℃～30℃。呼倫貝爾地區冬季機房溫度過低，常常導致蓄電池凍裂，即使未損壞的蓄電池也會產生放電效率下降的后果，導致蓄電池的使用壽命減少到3年。

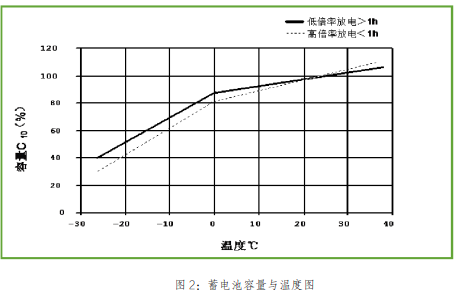

　　蓄電池容量與環境溫度的對比關系：環境溫度25℃，蓄電池放出容量100%；環境溫度0℃，蓄電池放出容量90%；環境溫度-10℃ ，蓄電池放出容量70%；環境溫度-20 ℃ ，蓄電池放出容量50%。

　　3 機房環境改造各方案評估

　　3.1機房墻體保溫：

　　此方案通過對基站機房墻體進行保溫改造，保證冬季機房保暖減少墻體散熱，夏季增加墻體隔熱能力。

　　優點：墻體改造方式簡單，易于推廣。

　　缺點： 1、成本高，施工時需搭設腳手架， 經濟性較差； 2、節能效果有限如設備發熱量不大冬季還是需要加熱器，如設備發熱量大夏季仍需要空調散熱 3、 外墻施工， 動靜較大不適用于敏感站點。

　　3.2加強空調、加熱器運維管理：

　　機房節能減排的主要支撐需要分維度多層次，利用動環監控系統遠程關斷空調、動環監控系統檢測機房環境溫度、根據機房類型氣候情況由維護人員經驗進行預測，人工上站關閉或調整基站加熱器實現節能目標。

　　優點：最大限度利用現有資源，無需投入資金進行改造。充分調動現有人員，結合現有流程，更符合代維人員的維護習慣，具備一定的可推廣性。

　　缺點：屬于對現狀的改良，在較大程度上依賴人員經驗，造成維護人員疲于奔命按次維護費用增多，節能效果有限。

　　3.3無源換熱改造

　　冬季機房保溫：在寒冷季節通過對機房?jī)?nèi)對低溫耐受性較差的設備包裹，為發熱設備保溫的同時，將發熱設備富余熱量為蓄電池加熱。

　　夏季機房降溫：利用氣壓差排風原理，充分利用機房室內外溫差所形成的冷熱交換，機房設備的溫度需要最大限度地利用冷源（冷空氣）降低。

　　優點：不需要外部加熱器、空調設備，大大降低機房能耗，節能效果好！

　　缺點：屬于創新課題需要多次試驗改造研究。

　　4 機房無源換熱技術原理

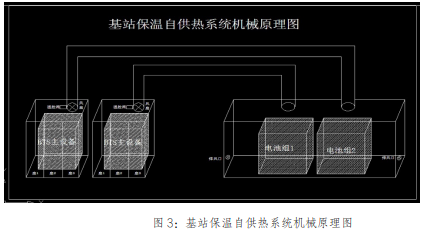

　　冬季機房保溫：在寒冷季節，通過對機房?jī)?nèi)對低溫耐受性較差的設備使用絕熱、絕緣、阻燃的新型材料進行包裹，可以在不開啟基站加熱設備的情況下，保證機房?jī)?nèi)基本溫度促使機房?jī)?nèi)各設備良好穩定運行。利用基站主設備等主要發熱設備自散熱對其它機柜特別是蓄電池進行加熱保溫，充分利用有限的熱源。

　　機房各機柜內安裝溫感器、溫控閥門及風扇，當溫度超過25℃時，溫控閥門自動開啟，風扇運轉將熱氣排出機柜，主設備富余熱量將通過基站主設備機柜和電池柜之間安裝的通風設備向電池柜傳遞，為蓄電池加熱。

　　夏季機房降溫：

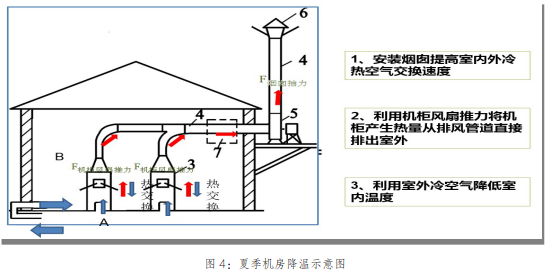

　　在高溫季節，機房環境溫度過高導致高溫易故障，充分利用冷熱壓差（由內外溫差形成），促使大量冷熱空氣轉換和流通。夏季只需打開機房出氣閥門，關閉導流閥門，將機房主要發熱源“基站主設備” 熱量，通過管道直接輸送至機房外部，同時利用大氣壓差將冷源池內的低溫氣體吸入機房?jī)?nèi)部，為設備降溫。圖4為示意圖。

　　5技術關鍵及解決措施

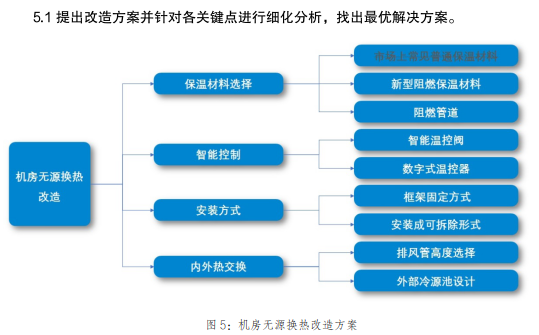

　　5.1提出改造方案并針對各關鍵點進行細化分析，找出最優解決方案。

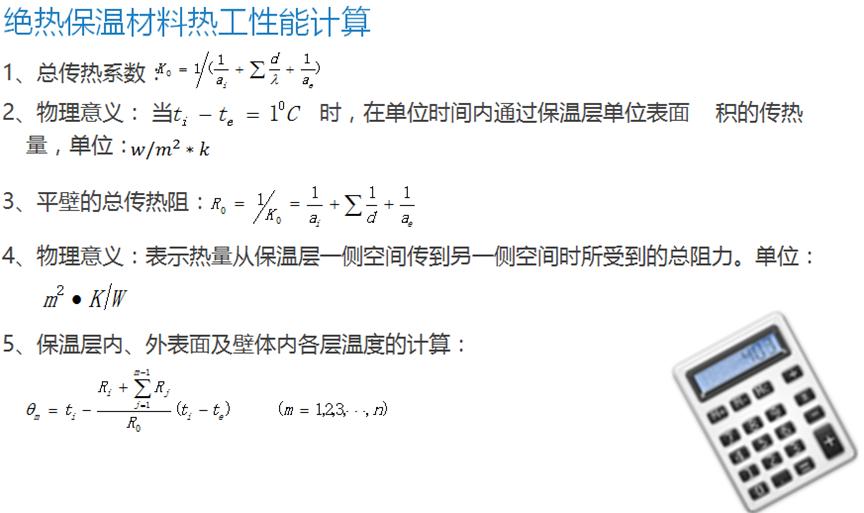

　　（1）、保溫材料選擇：該方案使用新型絕緣絕熱保溫材料，該材料由特殊工藝離心玻璃棉外面復合阻燃貼面和一層高強度防潮貼面構成。離心玻璃棉是將處于熔融狀態的玻璃用離心噴吹法工藝進行纖維化噴涂熱固性樹脂制成的絲狀材料，再經過熱固 化深加工處理 。具有良好的絕緣、保溫隔熱性能的同時能夠?qū)崿F(xiàn)阻燃，避免火災隱患，確保機房安全。

　　表1：阻燃保溫材料性能

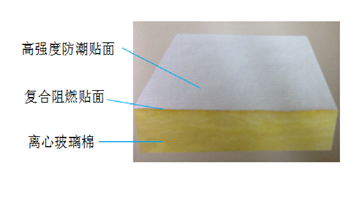

　　圖6：材料分層圖

　　阻燃性能：

　　   采用新型絕熱保溫材料，離心玻璃棉及外面的復合阻燃貼面的安全級別達到94V－0A：燃燒測試結果如下：

　　表2：燃燒測試結果表

　　5.2蓄電池酸性氣體排放

　　過多氫氣和來不及化合成水氧氣容易在格內形成壓力，所以要在蓄電池柜內安裝排風設備或排風口，用于排解閥控式鉛酸蓄電池在充電時極板不可避免產生的氫氣和氧氣，定時設置，定壓設置。

　　也避免因蓄電池老化嚴重充放電時硫化現象會生成過多的二氧化硫氣體。這樣可以避免因蓄電池柜內酸性氣體含量過高引起的火災。

　　5.3智能控制

　　通過安裝溫度感應器的做法控制BTS機柜內部溫度與溫控閥門和風扇的關系，當溫度超過25℃時，按照?qǐng)D表顯示，溫控閥門自動開啟，風扇自動開啟，將熱氣排出機柜，通過安裝在基站主設備機柜和電池柜之間的排氣管道將熱量輸送給電池柜用于加熱蓄電池。

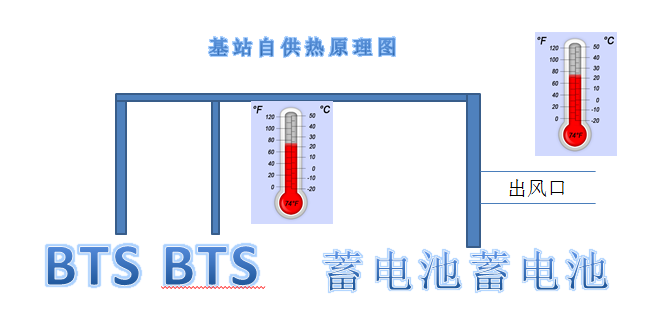

　　圖7：基站自供熱原理圖

　　表2：智能控制邏輯關系

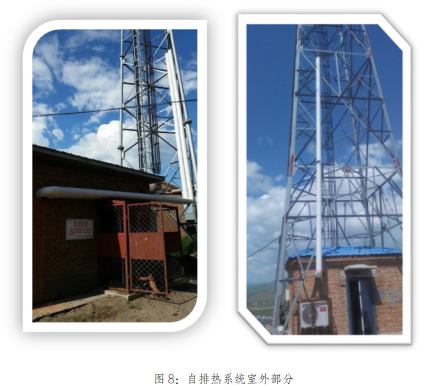

　　5.4排風管道高度與排氣量計算：

　　[h——管道高度、d——直徑、ΔT——進氣口溫度與出氣口溫度差(K)、Vn——出氣口處的大氣平均風速(m/s)、T——出氣口處排出氣體絕對溫度、Vd——出口設計氣流速度(m/s)]

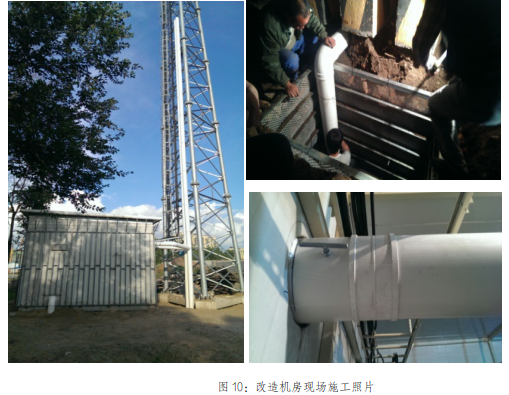

　　根據自排熱系統風量和管道高度的對應關系公式，在基站進行了管道高度的改

　　造，根據具體使用場景確定管道高度，使風量達到最大，從而達到最佳制冷效果。

　　5.5模塊化設計機柜保溫材料模塊化設計組裝靈活

　　    機房無源換熱改造采用了模塊化設計,將保溫材料設計為多個通用組件，可根據機房現場情況進行靈活、快速組裝。大大節約了改造安裝時間，不需要反復到機房逐個測量機柜、機房體積，只需攜帶定制組件到達現場組裝。另外也減少了日常維護工作量，夏季不需要拆除保溫材料只需撕掉機柜下部包圍部分即可確保散熱防止設備高溫。

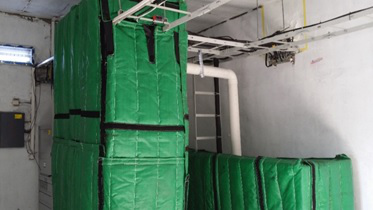

　　圖9：保溫材料模塊化

　　6實測效果

　　在呼倫貝爾東能化工基站進行現場測試，在每個主設備、電池柜、機房?jī)?nèi)、機房外安裝溫度傳感器，實時檢測溫度情況。經反復調試、測試數據搜集及分析跟蹤，節能效果顯著。

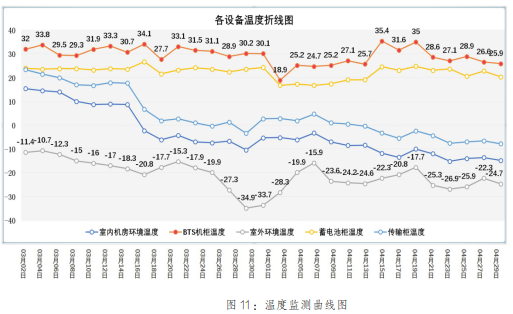

　　由溫度監測曲線圖可看出，在進行改造后，機房?jī)?nèi)部環境溫度受室外環境溫度逐步降低的影響較小，蓄電池機柜加熱改造效果明顯，機房?jī)?nèi)設備倉內溫度最低溫度18.9度，未出現設備低溫告警；蓄電池柜溫度最低18度，備都能保證正常運行，夏季未出現高溫告警。

　　7 節能與效益分析

　　7.1投入成本

　　以單個機房為例，共6個機柜，每個機柜成本約600元，進行保溫自供熱改造成本費共為3600元，夏季熱交換改造費用2000元。

　　7.2直接經濟效益

　　根據冬季機房2KW加熱器測試數據，每日耗電量41.5度，按照基站加熱器每年使用6個月計算，每度電0.96元。

　　冬季節約電費=41.5度*30天×6個月×0.96元/度=7171.2元。

　　該項目夏季可減少空調運行時長二分之一，降低空調能耗50%，一臺3P空調月均耗電量2300度，按照空調全年運行6個月計算：

　　夏季節約電費=2300度/月×6個月×? ×0.96元/度=6624元。

　　根據測試站點數據，東能化工基站直流負載62A，該站日均耗電量為106.18度，該站全年耗電量為：38755.7度，經過以上計算，該項目冬季節電7470度，夏季節電6900度，全年節電14370度，由此得出，該項目度節電效率達37.1%。

　　7.3間接經濟效益

　　加熱器采購費用2000元、蓄電池500AH2組采購費用3.3萬元，空調采購成本1.5萬元，蓄電池改造前都使用時間3年，改造后使用時間6年。

　　設備采購節約費用=2000元+33000/6 ×3+15000/6 × 2=26000元。

　　按照該項目使用可使用8年計算，該項目實施后單站年收益17528.5元（單站年收益=年節電費+設備節約采購費/6-總改造費/6），經濟效益明顯。如內蒙古東部寒冷地區均采用該種方式，經濟效益更可觀。

　　7.4社會效益

　　中國移動作為國內三大移動通信運營商之一，更要注重自己的品牌形象，在節能減排方面更要做出表率作用，該項目可以達成配合集團公司綠色行動計劃的以下目標：

　　降低整體能源消耗，降低故障率，降低維護成本，降低客戶投訴率；提高維護效率，提高設備使用壽命，提高客戶滿意度。

　　該項目已由內蒙古移動公司在呼倫貝爾、興安、錫林郭勒、烏蘭察布四個東部地區進行推廣，取得了良好的社會效益及經濟效益。

　　參考文獻：

　　[1] 周航.通信機房節能熱管理設計探討[J].工程與設計, 2009 (3) :42-45.

　　[2] 郭瑞曉, 劉國勝, 袁祎.通信機房空調節能探討[J].節能技術, 2008, 37 (4) :166-168

　　[3] 黃忠禮,姚遠,駱超,龔宇烈.應用于通信基站的熱管空調系統的試驗研究[J].可再生能源,2013,31(06):100-103.

　　[4] 李倫,.基于時間和溫濕度控制的自動通風系統[J]. 廣播電視信息. 2015(10)

　　[5] 陳士凌,盧軍,李永財.太陽能相變蓄能通風系統實驗研究[J]. 土木建筑與環境工程. 2011(02)
